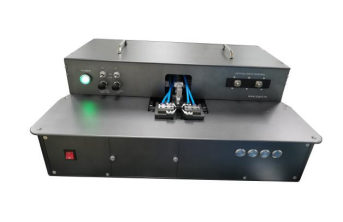

平行吸附式拉锥机

产品售价：欢迎来电垂询

产品库存：大量现货库存

产品描述：平行吸附式拉锥机，型号：GXT7012。主要用于制作常规的 1*2/2*2光纤分路/合波器件，包括各种分光比的 SSC、DWC和 TWC器件，980/1550WDM， 1310/1550 WDM，850多模器件等。GXT7012 主要特点平行吸附式...

联系电话：18973618736

立即咨询 PDF

详细介绍

产品描述：

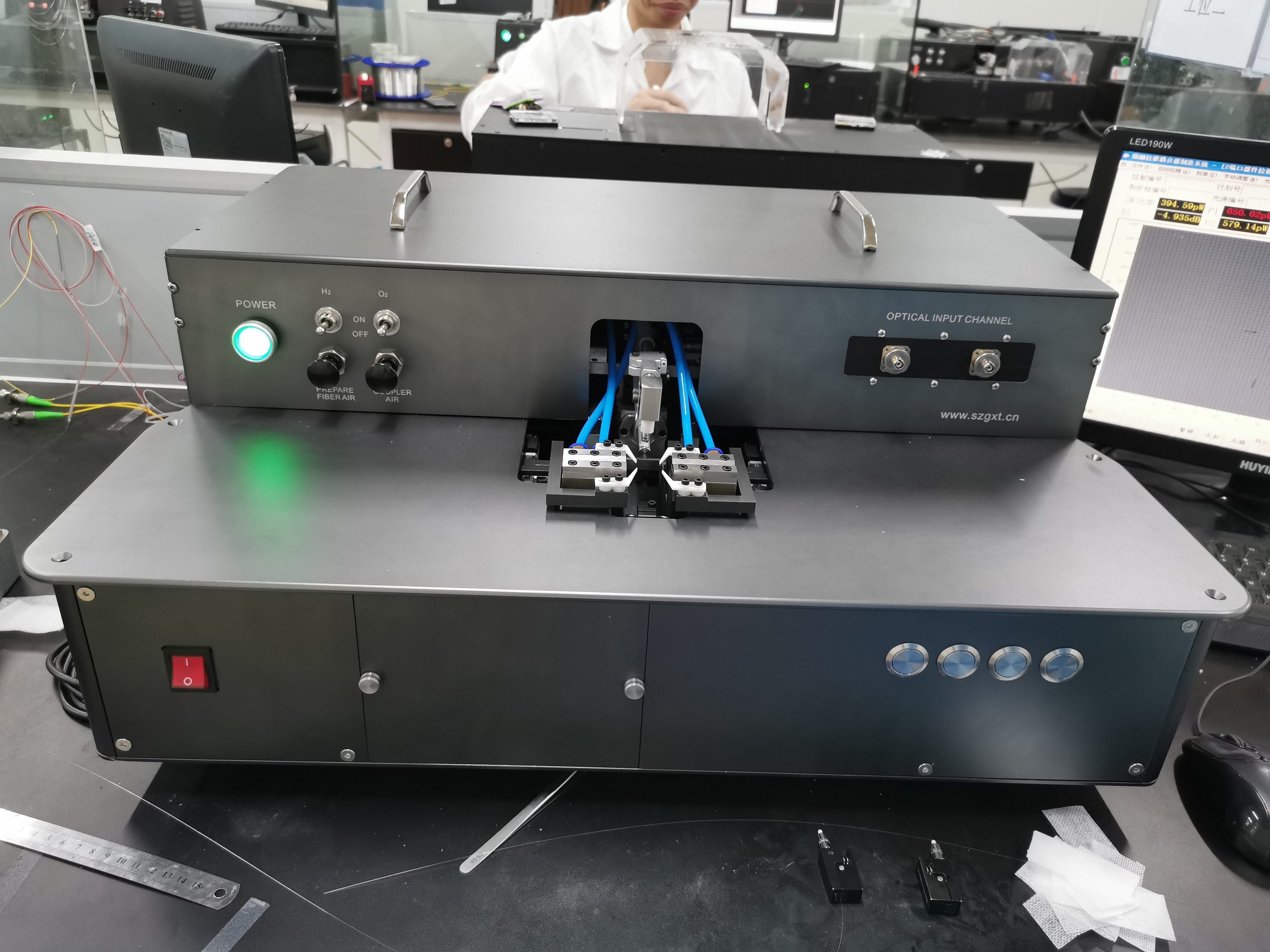

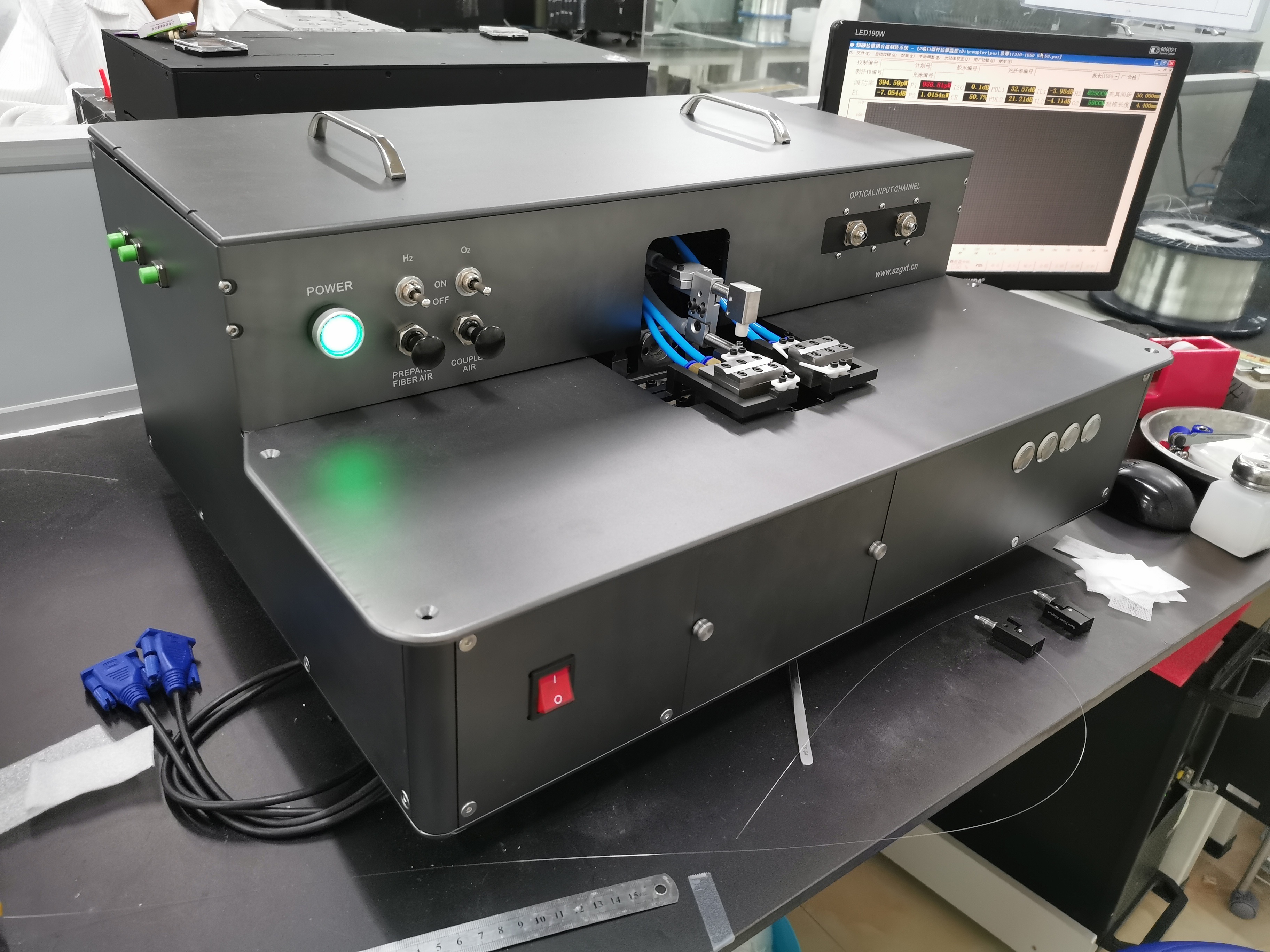

特殊1´2光纤耦合器拉锥机 (GXT7012)

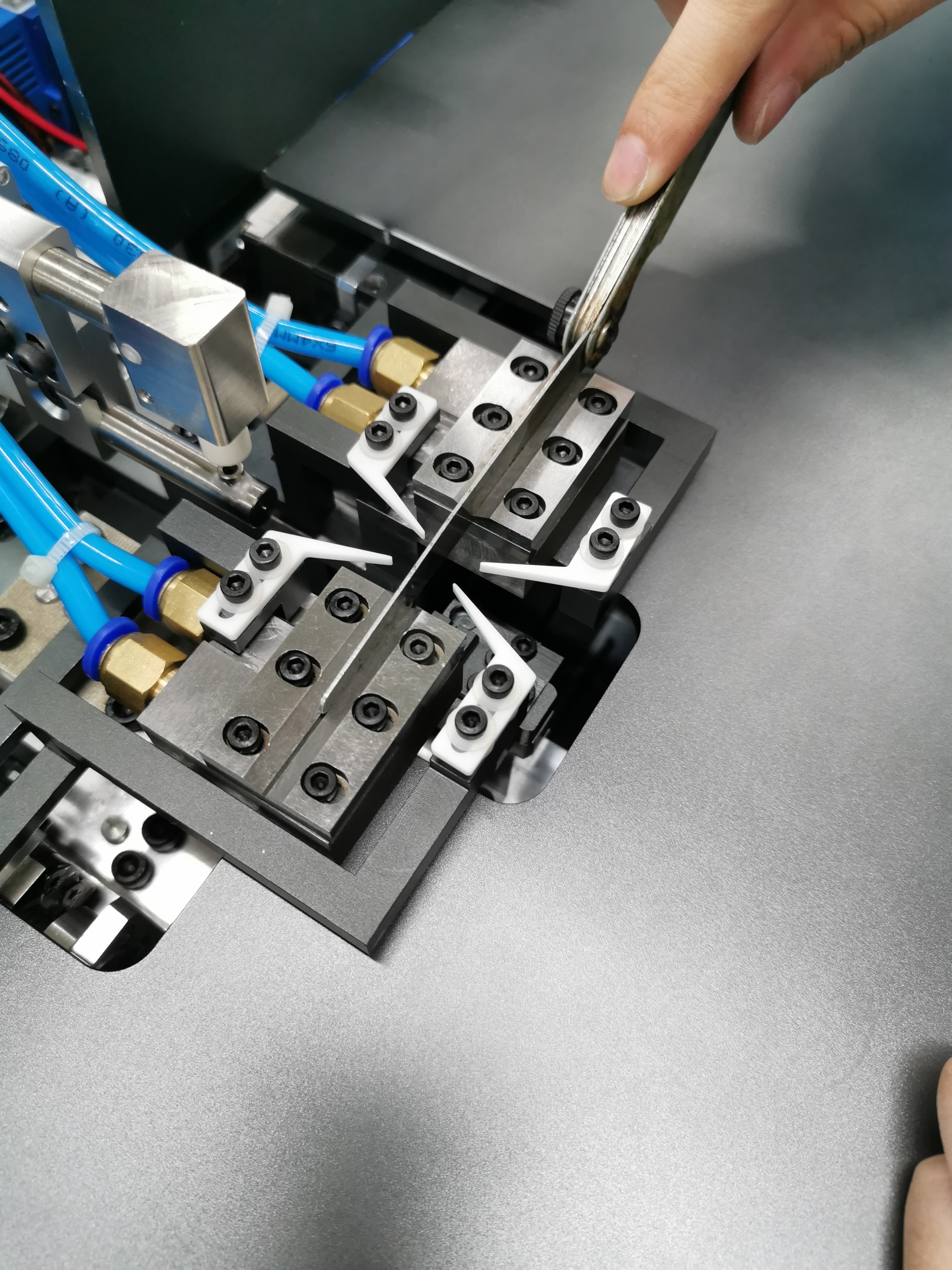

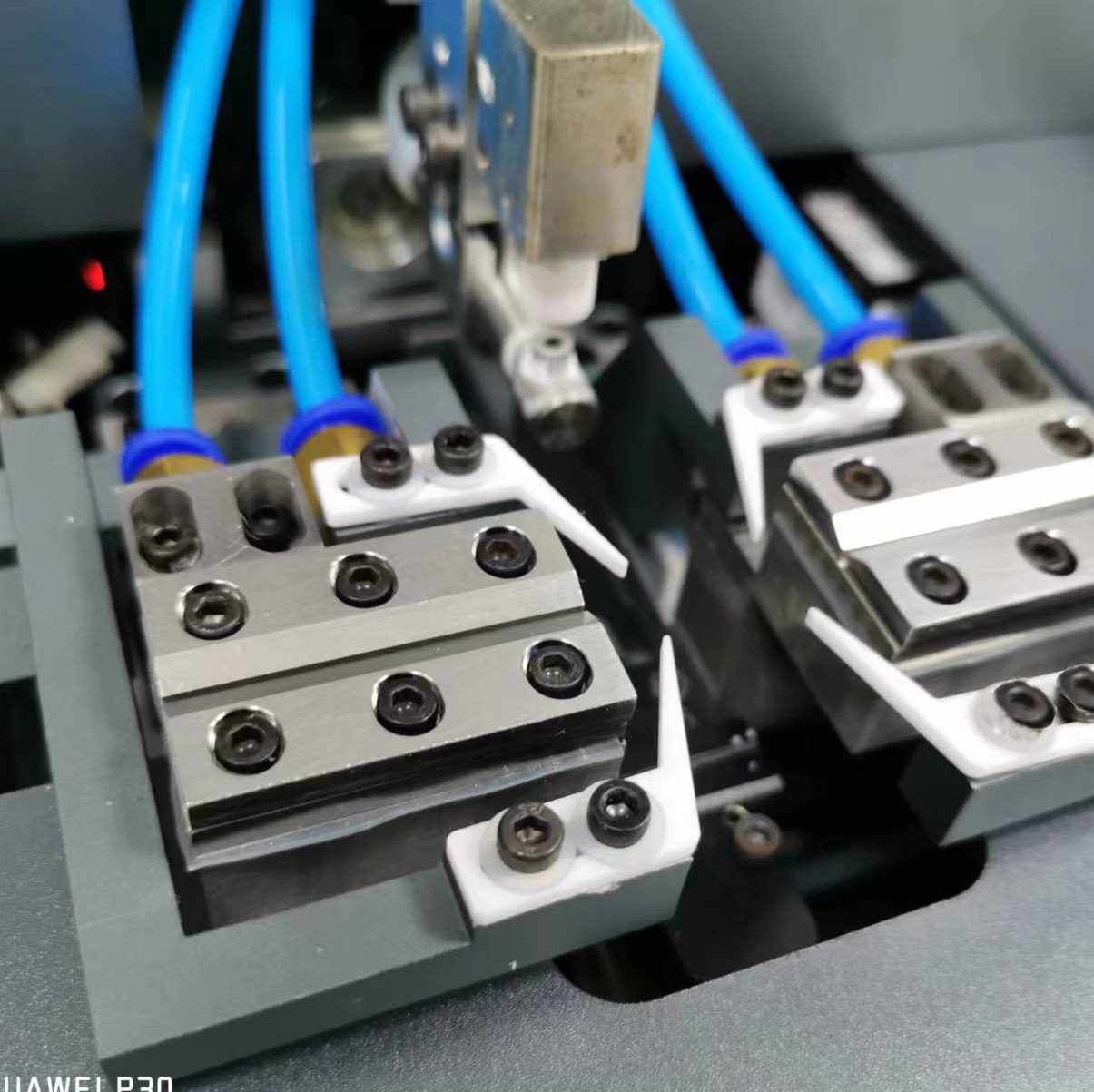

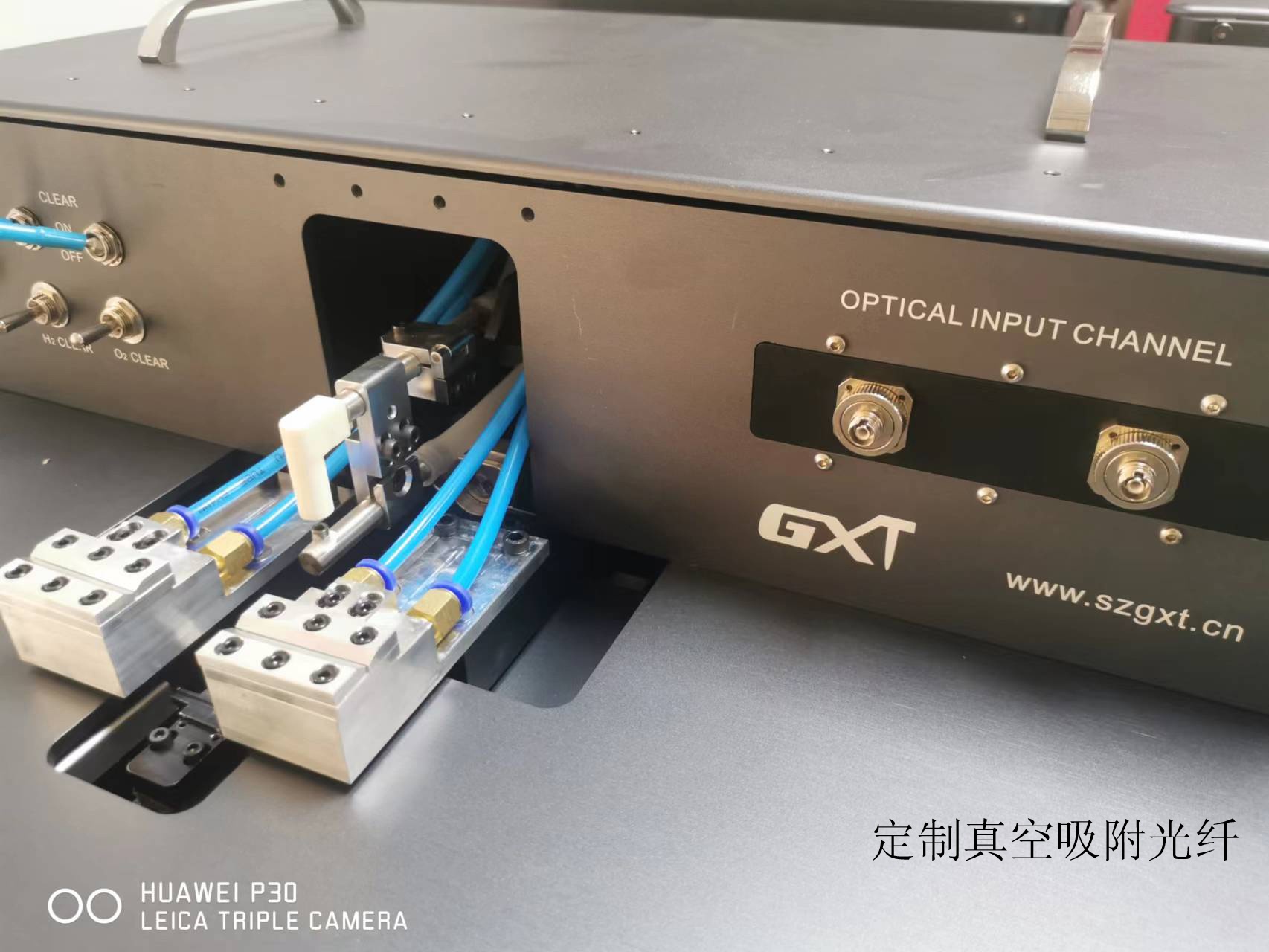

GXT7012主要用于制作常规的 1´2/2´2光纤分路/合波器件，包括各种分光比的 SSC、DWC和 TWC器件，980/1550WDM， 1310/1550 WDM，850多模器件等。GXT7012 主要特点平行吸附式夹具与光纤自动电机靠近装置4轴夹紧优点：不同尺寸光纤不用更换光纤V型槽，只需调整夹块间距；夹具调整简单，一把赛尺一分钟调试完成；真空吸附，放纤简单快速；微米级4轴夹紧光纤，重复性稳定；四轴独立，松紧任意；与传统放纤需手法稳定不同，新人培训一天上手，拉锥曲线条条一样；预点胶时四轴陶瓷夹松开；真空吸附石英基板，胶拖不动基板，封装一致性好；长时间批量生产反复验证，设备稳定；D6d4小火头，方便制作更小尺寸器件；陶瓷夹子另可挡火，简单易用，稳定可靠，常规 1´2 器件产能为≥ 100PCS/8小时/熟手。

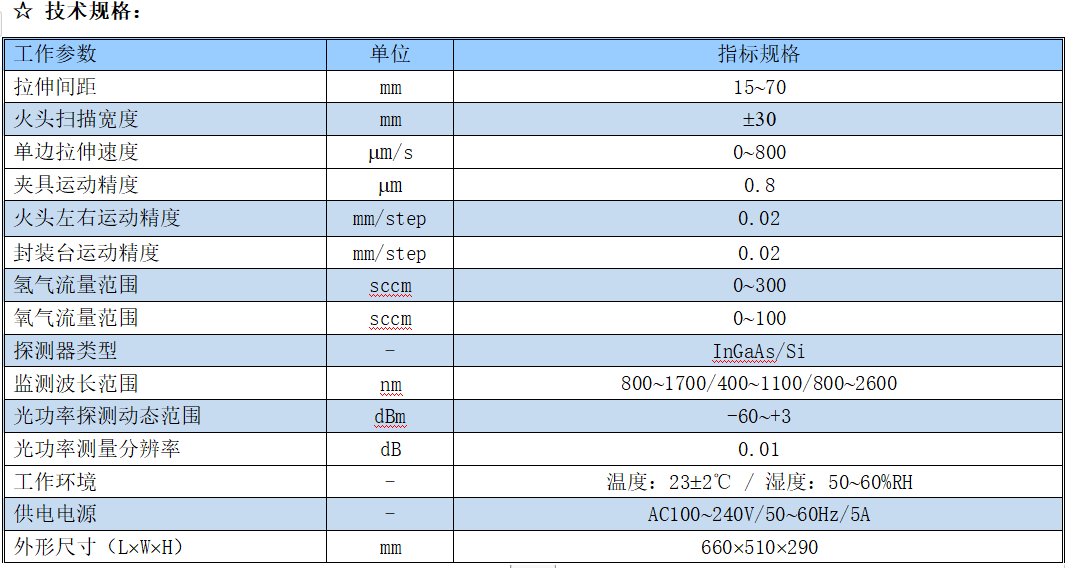

☆ 技术规格：

工作参数	单位	指标规格
拉伸间距	mm	15~70
火头扫描宽度	mm	±30
单边拉伸速度	mm/s	0~800
夹具运动精度	mm	0.8
火头左右运动精度	mm/step	0.02
封装台运动精度	mm/step	0.02
氢气流量范围	sccm	0~300
氧气流量范围	sccm	0~100
探测器类型	-	InGaAs/Si
监测波长范围	nm	800~1700/400~1100/800~2600
光功率探测动态范围	dBm	-60~+3
光功率测量分辨率	dB	0.01
工作环境	-	温度：23±2℃ / 湿度：50~60%RH
供电电源	-	AC100~240V/50~60Hz/5A
外形尺寸（L´W´H）	mm	660´510´290

☆ 订购信息：

产品型号	GXT7012
应用类型	1´2、2´2单模耦合器，WDM，多模等耦合器
主要配置	分离式火头（陶瓷），平行吸附式光纤夹具，2 通道光功率探测器
